KITE Ceiling

• Det kvadratiska tilluftsdonet KITE Ceiling består av mellanlåda och operforerad spridardel i cirkulärt (KITE CC) eller kvadratiskt utförande (KITE CR).
• Med Easy Access på ena sidan av spridardelen och en fjädrande funktion i den motstående sidan möjliggörs enkel och snabb hantering vid installation, injustering och rensning.
• Luftdonet kan fås i lågt utförande när låg bygghöjd krävs och levereras då utan stos.
• På förfrågan kan luftdonet anpassas till olika undertak, exempelvis Focus Dg, Focus Ds, Focus E och Dampa. Luftdonet kan även anpassas till andra mått för lay-in, exempelvis 610 x 610, 625 x 625 och 675 x 675.

Luftdonet är tillverkat av stålplåt samt förzinkad stålplåt och är in- och utvändigt lackerat.

• Standardfärg:
  • RAL 9003, signal white, gloss 40
• Alternativa standardfärger:
  • RAL 9006, white aluminium, gloss 80
  • RAL 9007, grey aluminium, gloss 80
  • RAL 9010, pure white, gloss 40
  • RAL 9005, jet black, gloss 35
  • RAL 7037, dusty grey, gloss 30
• Olackerat och andra färgkulörer på förfrågan

Luftdon med anslutningslåda ALS

Exempel på beskrivningstext enligt VVS AMA: QMC, Tilluftsdon monterade i tak

Fabrikat: Swegon
Typ: KITE Ceiling + ALS

Swegons kompletta spaltspridare för takmontage typ KITE Ceiling, med anslutningslåda ALS innehållandes följande funktioner:

• Cirkulär spaltspridare (KITE CC), alternativt kvadratisk spaltspridare (KITE CR).
• Anpassat för kassettundertak (600x600 mm).
• Easy Access för enkel åtkomlighet av anslutningslåda och kanalsystem.

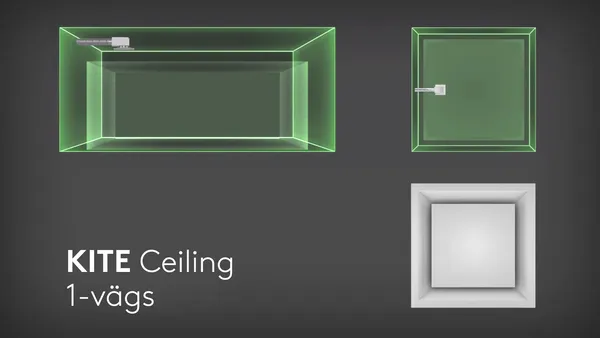

• Möjlighet att ändra spridningsbild på KITE CR med tillbehör SECTOR.
• Rensbar anslutningslåda ALS med demonterbart injusteringsspjäll.
  • Mätmetod med lågt metodfel.
  • Invändig ljudabsorbent med fibersäkert ytskikt.
• Pulverlackerad vit, RAL 9003/NCS S 0500-N.

Specifikation: KITE Ceiling
Korrosivitetsklass: C2 (Pulverfärg Epoxy Polyester)

Specifikation: ALS
Täthetsklass hölje: C
Korrosivitetsklass: C3

Storlek: KITE CCa aaa-bbb-c med ALSd aaa-bbb-c xx st
KITE CRa aaa-bbb-c med ALSd aaa-bbb-c xx st

Tillbehör
Avskärmning: SECTOR KITE CR xx st

Luftdon med aktiv anslutningslåda REACT ALS

Exempel på beskrivningstext enligt VVS AMA: QMC, Tilluftsdon monterade i tak

Fabrikat: Swegon
Typ: KITE Ceiling + REACT ALS

Swegons kompletta spaltspridare för takmontage typ KITE Ceiling, med anslutningslåda REACT ALS innehållandes följande funktioner:

• Cirkulär spaltspridare (KITE CC), alternativt kvadratisk spaltspridare (KITE CR).
• Tryckoberoende VAV-enhet för behovsstyrd ventilation.
• Inbyggd flödesmätning.
• Inbyggd regulator; flödesreglerande.
• Inställning och avläsning av parametrar på regulator.

Specifikation: KITE Ceiling
Korrosivitetsklass: C2 (Pulverfärg Epoxy Polyester)

Specifikation: REACT ALS
Standard SS-EN 1751: 2014, Annex C
Strömförsörjning: 24 V AC ±15% 50 - 60Hz
Täthetsklass hölje: C
Korrosivitetsklass: C3
Tolerans flödesmätning: ±5%, dock minst ±X l/s enligt tabell i produktblad för REACT ALS

Storlek: KITE CCa aaa-bbb med REACT ALSa aaa-bbb xx st
KITE CRa aaa-bbb med REACT ALSa aaa-bbb xx st

Tillbehör
Avskärmning: SECTOR KITE CR xx st
