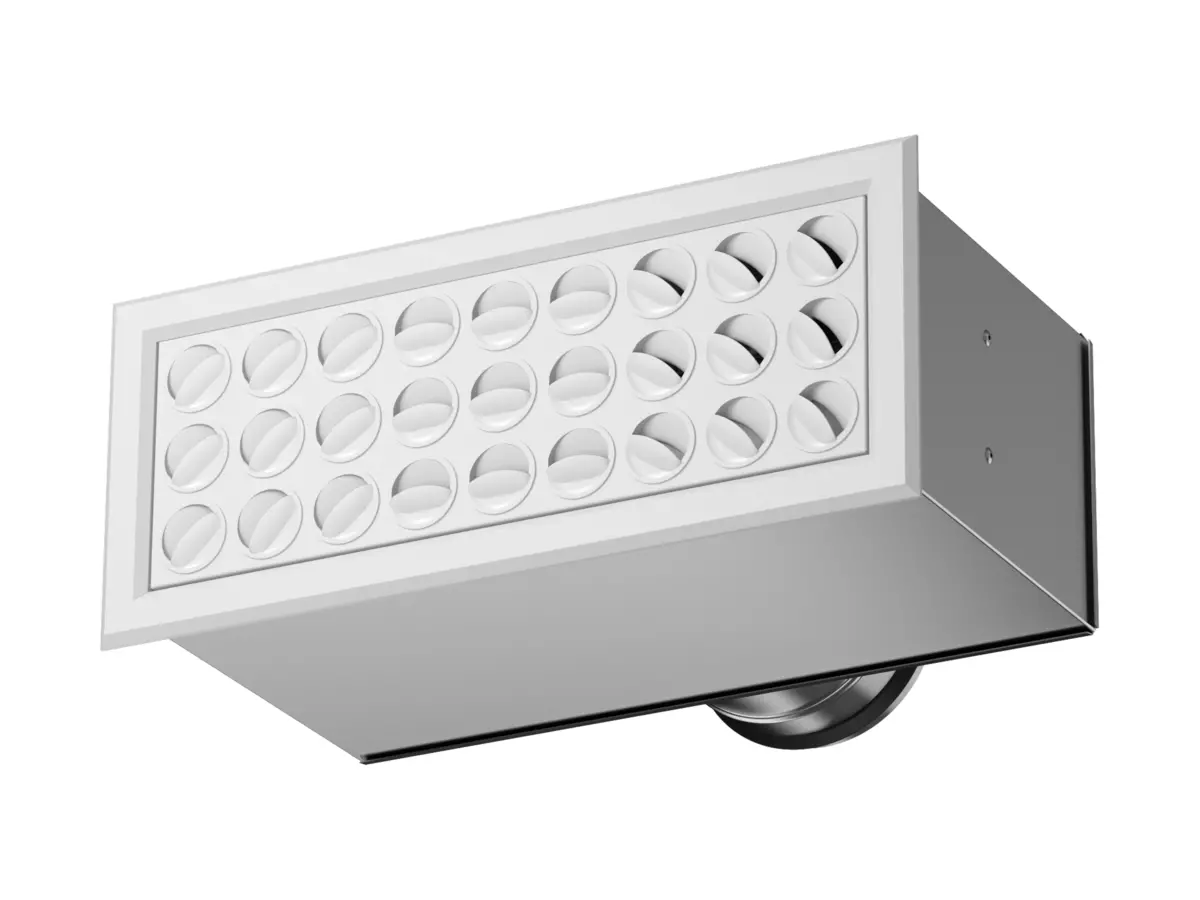

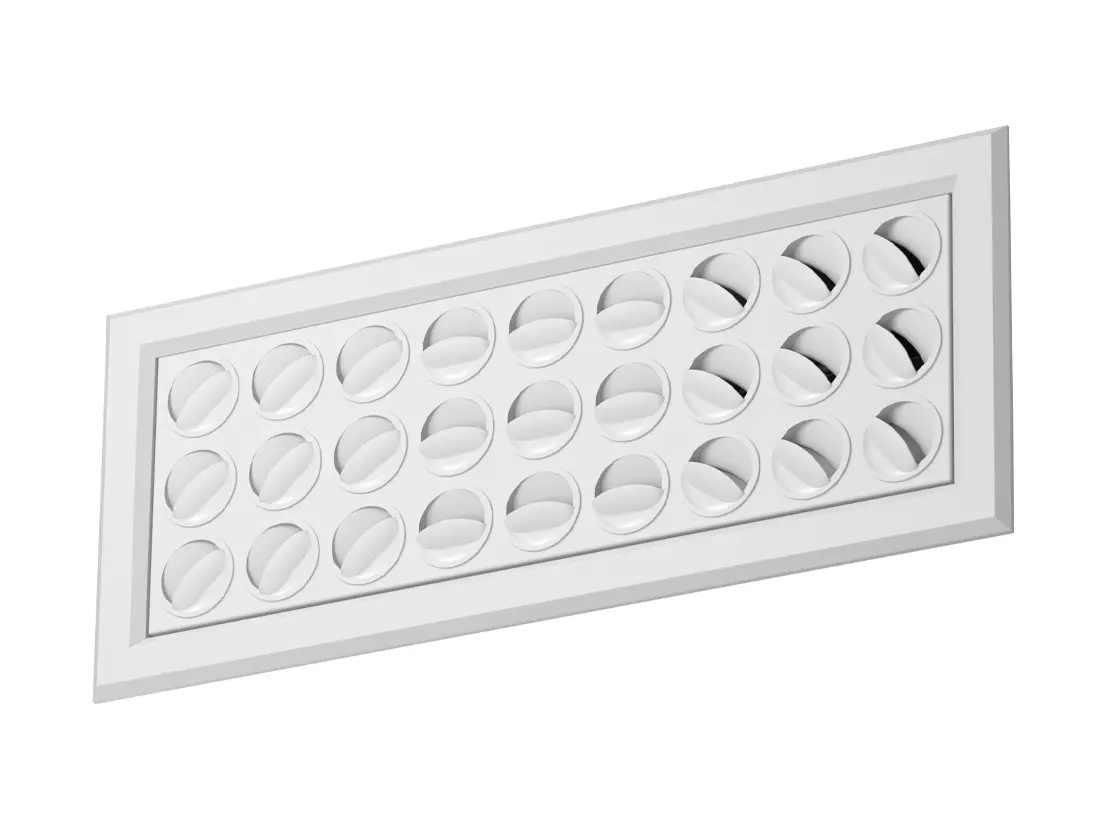

Product view

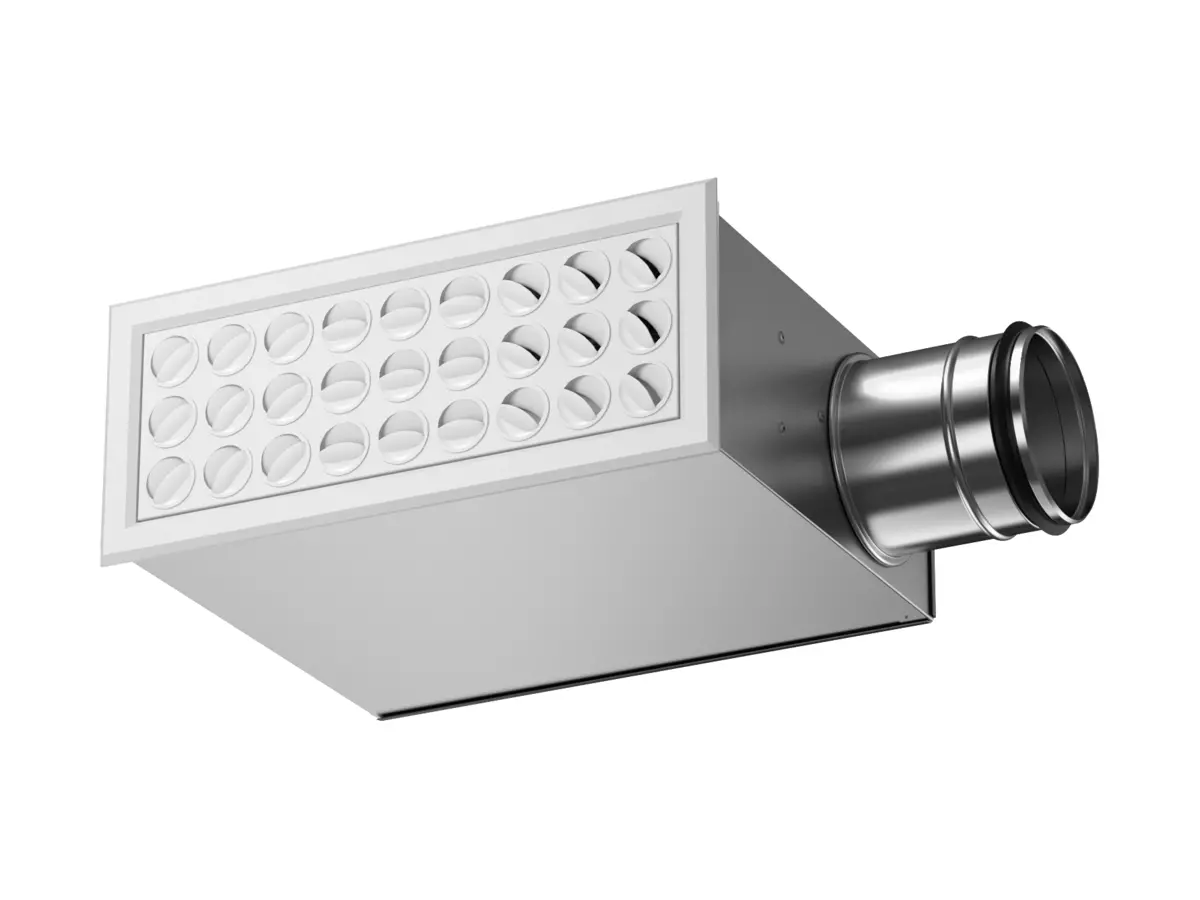

Product view with commissioning box - Connection on rear side

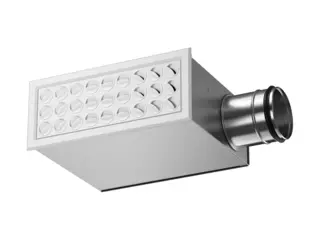

Product view with commissioning box - Connection on short side

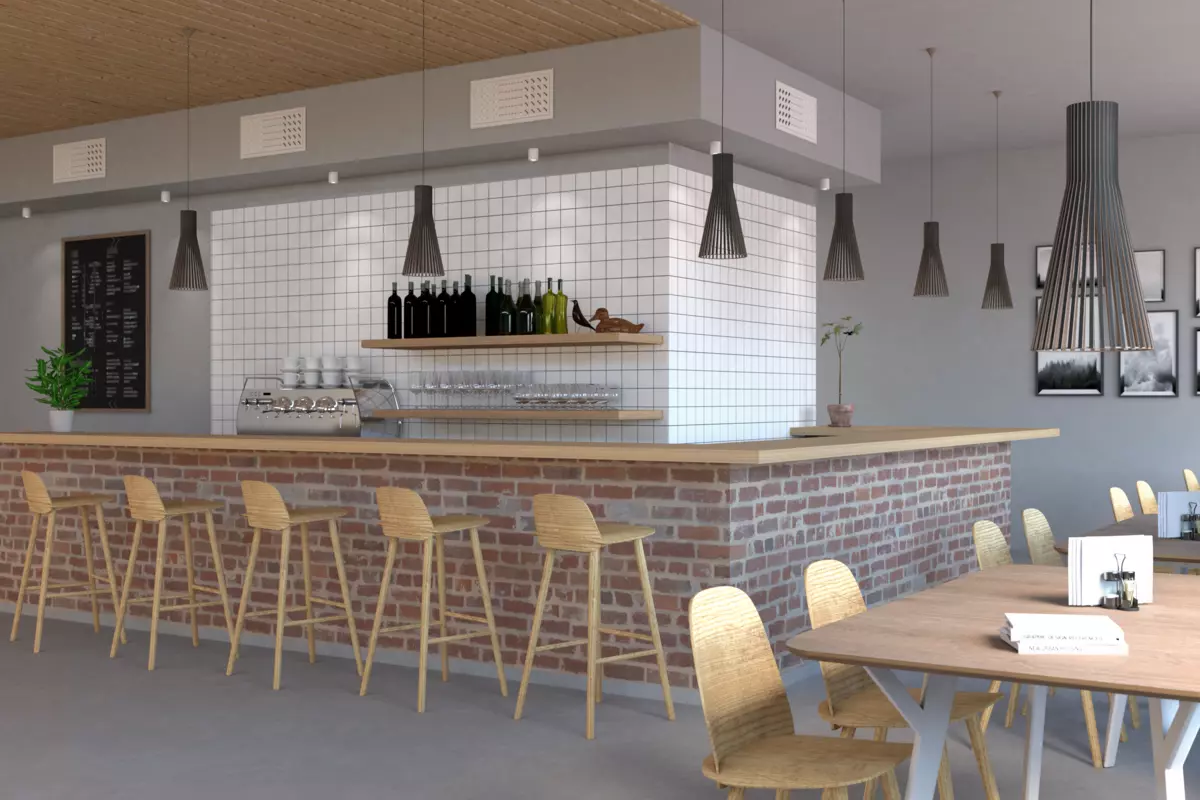

Product in context
COLIBRI Wall
Väggdon med dysor för tilluft och infällt montage
- Vridbara dysor
- 100 % flexibel spridningsbild
- Rensbart
- Reglerbar spalt för ökad kapacitet
- Enkel injustering

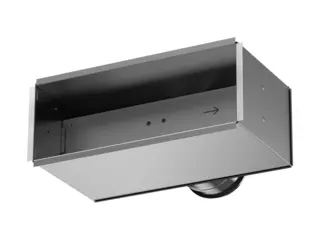

- Används med anslutningslåda ALV
- Standardfärg Vit RAL 9003
- 5 alternativa standardfärger
- Andra färger på förfrågan
Rektangulärt tilluftsdon med vridbara dysor. Dystekniken medger lufttillförsel med över- eller undertemperatur samt med horisontell och/eller vertikal spridningsbild. Donet passar för såväl konstant som variabelt flöde.
LUFTFLÖDE - LJUDTRYCK RUM (Lp10A) *) | |||||||
COLIBRI Wall Storlek | ALV Storlek | 25 dB(A) | 30 dB(A) | 35 dB(A) | |||
l/s | m³/h | l/s | m³/h | l/s | m³/h | ||
300-150 | 300-150-100-B | 15 | 54 | 20 | 72 | 28 | 101 |
400-150 | 400-150-125-B | 24 | 86 | 28 | 101 | 40 | 144 |
400-200 | 400-200-160-B | 33 | 119 | 41 | 148 | 50 | 180 |
550-250 | 550-250-200-B | 50 | 180 | 60 | 216 | 75 | 270 |
550-300 | 550-300-250-B | 62* | 223* | 70 | 252 | 85 | 306 |
Tabellen redovisar data vid totaltryck 50 Pa för stängd spalt. * Vid totaltryck 35 Pa. *) Lp10A = Ljudtryck inkl. A-filter med 4 dB rumsdämpning och 10 m² rumsabsorptionsarea. |
Filtrera
Omfattande detaljerad produktinformation för bästa urval och integration i projektdesign
Installation, drift och underhåll samt säkerhetsinformation.
Våra produkter och tjänster presenterade i ett lättåtkomligt format
Deklarationer och certifikat m m.
Elscheman och hydraliska scheman m m.
Dokument | Artikel | Dokumenttyp | Datum | Ladda ner |
---|---|---|---|---|
Väggdon med dysor för tilluft och infällt montage (pdf 1.01MB) | COLIBRI Wall c | Teknisk katalog | 2024-08-19 | |
Byggvarudeklaration (pdf 145.97kB) | COLIBRI Wall c | Kvalitetsdokument | 2024-08-19 | |
Montering, injustering, skötsel (pdf 682.23kB) | COLIBRI Wall c | IOM-manual | 2024-08-19 | |
Väggdon med dysor för tilluft (pdf 2.01MB) | COLIBRI Wall b | Teknisk katalog | 2022-03-08 | |
Montering, injustering, skötsel (pdf 1.52MB) | COLIBRI Wall b | IOM-manual | 2021-05-21 | |
Byggvarudeklaration (pdf 139.42kB) | COLIBRI Wall b | Kvalitetsdokument | 2019-09-17 | |
Injusteringsguide - Luftdon, VAV/CAV - & injusteringsspjäll (pdf 7.68MB) | Luftdon, VAV/CAV - & injusteringsspjäll | IOM-manual | 2024-08-19 | |
Nanointyg, luftdon (pdf 2.03MB) | Luftdon | Kvalitetsdokument | 2019-01-16 | |
Overview - Luftdon (pdf 3.33MB) | Luftdon | Broschyr | 2022-07-12 | |
Produktredovisning - Luftdon & spjäll (pdf 244.9kB) | Luftdon & spjäll | Broschyr | 2021-10-14 |
