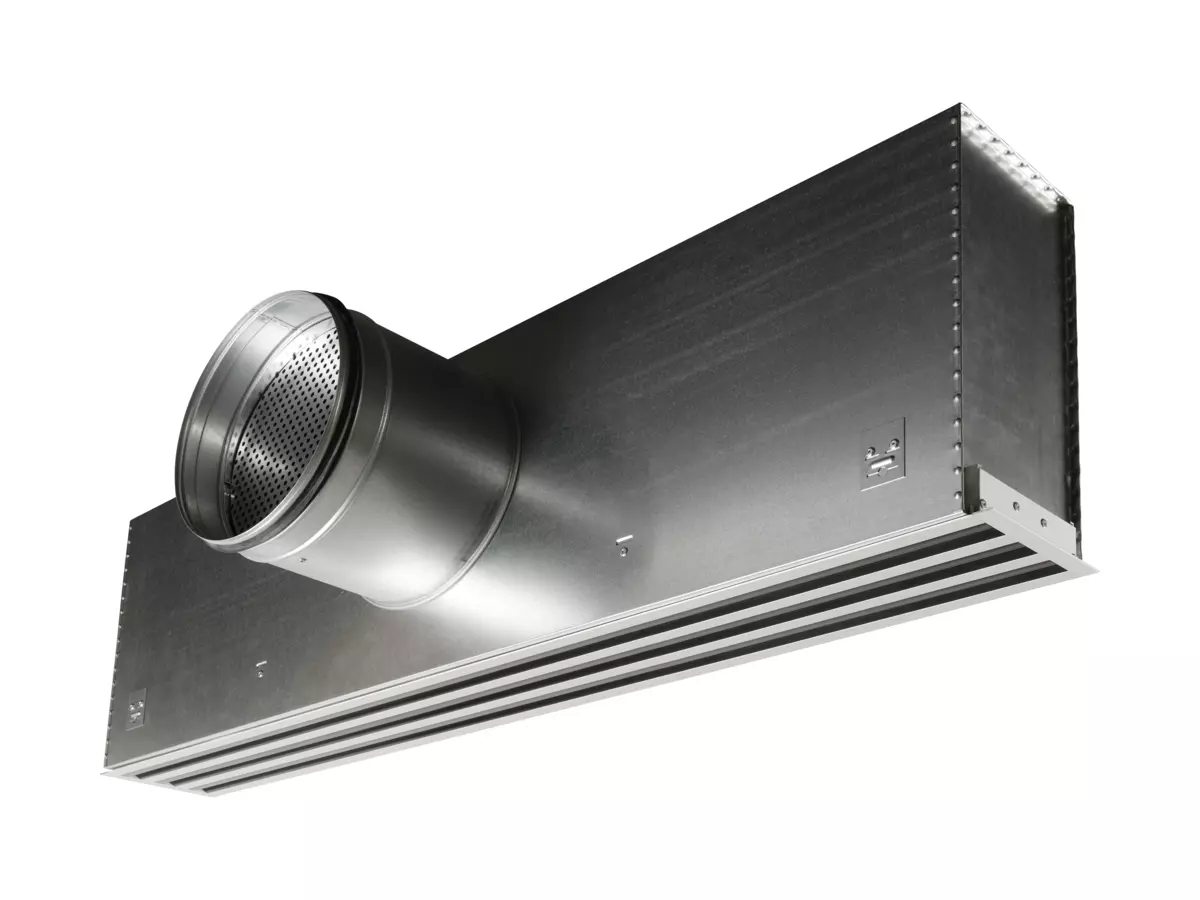

Product view

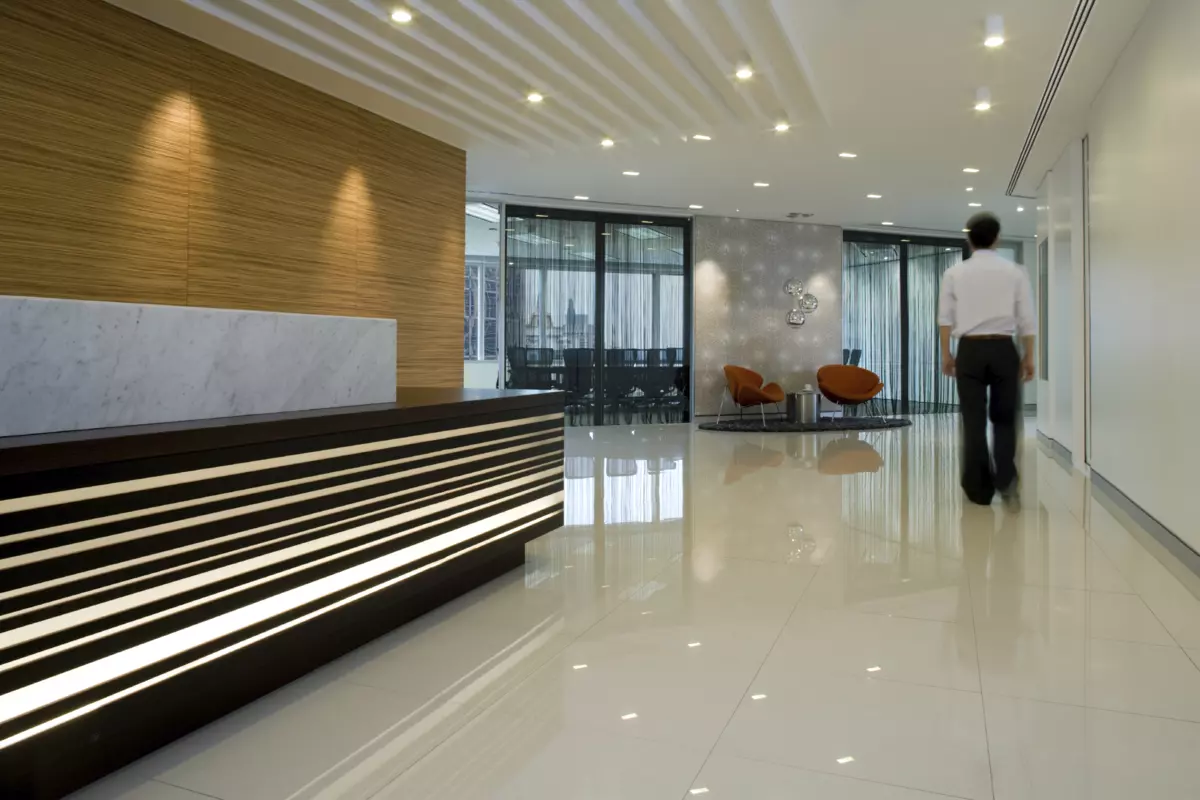

Product in context

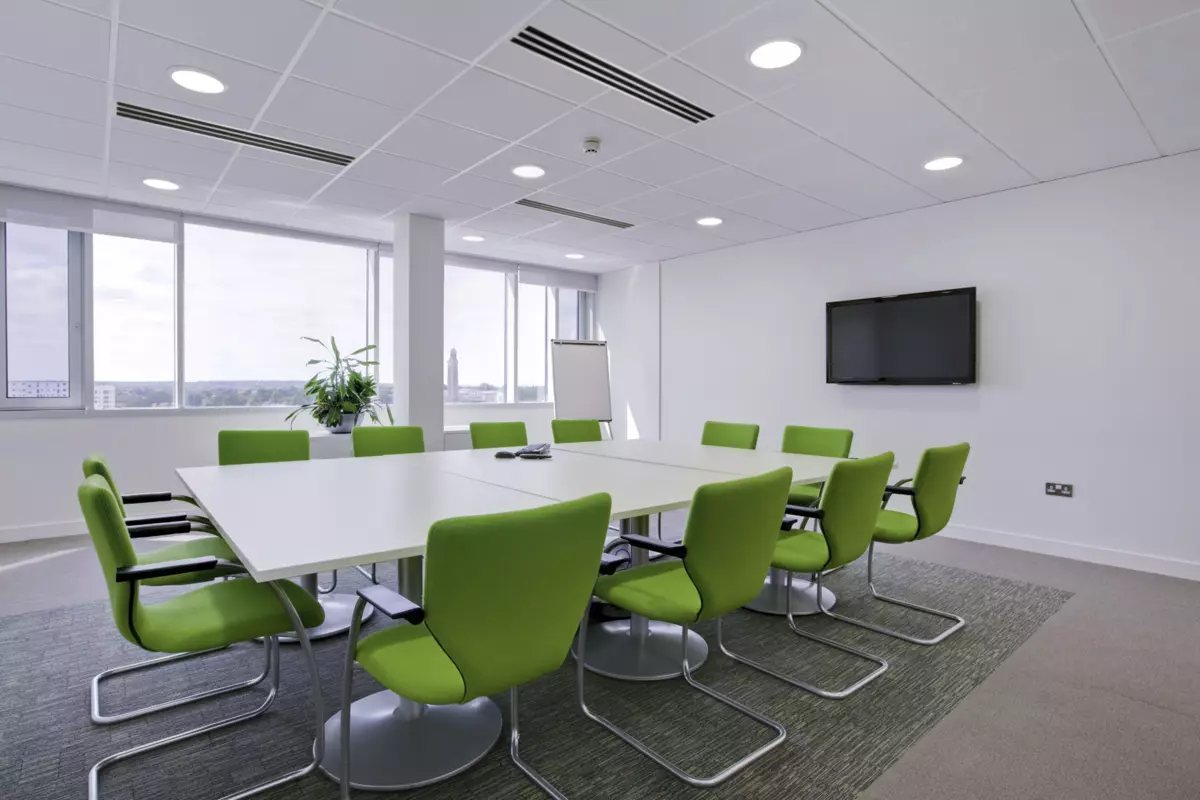

Product in context
SWAN
Sufitowy lub ścienny nawiewnik szczelinowy
- Długość modułowa 1200 mm
- Dostępny w wersji do montażu w szeregu (typ Wall-to-wall)
- Lekka aluminiowa konstrukcja
- Dwie, trzy lub cztery szczeliny nawiewne
- Poziomy lubpionowy kierunek nawiewu
- Montaż teleskopowy pomiędzy nawiewnikiem i skrzynką rozprężną
- Dostępny moduł narożny 90o
- Nawiewnik malowany w kolorze białym lub wykonany z anodyzowanego aluminium
- Regulowane białe lub czarne deflektory wypływu powietrza, wykonane z plastiku ABS
- Skrzynka rozprężna z funkcją pomiaru, regulacji i absorpcji dźwięku SWAN T
- Wyjmowana przepustnica
- 5 wariantów kolorów standardowych
- Pozostałe kolory dostępne na zamówienie
| PRZEPŁYW POWIETRZA – CIŚNIENIE AKUSTYCZNE W POMIESZCZENIU (Lp10A) *) | ||||||
| SWAN/SWAN WTW Wielkość | 25 dB(A) | 30 dB(A) | 35 dB(A) | |||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | |
| 2-1200-160 | 66 | 238 | 79 | 284 | 95 | 342 |
| 2-1200-200 | 77 | 277 | 92 | 331 | 112 | 403 |
| 2-1200-250 | 81 | 292 | 96 | 346 | 121 | 436 |
| 3-1200-160 | 74 | 266 | 88 | 317 | 105 | 378 |
| 3-1200-200 | 99 | 356 | 117 | 421 | 139 | 500 |
| 3-1200-250 | 109 | 392 | 130 | 468 | 156 | 562 |
| 4-1200-160 | 81 | 292 | 94 | 338 | 108 | 389 |
| 4-1200-200 | 109 | 392 | 128 | 461 | 150 | 540 |
| 4-1200-250 | 131 | 472 | 157 | 565 | 188 | 677 |
| Dane dotyczą w pełni otwartej przepustnicy. Pełen zakres roboczy produktu pod względem ciśnienia, przepływu i dźwięku jest widoczny na wykresach wymiarowych. *) Lp10A = ciśnienie akustyczne z filtrem A o chłonności akustycznej 4 dB i powierzchni pochłaniania dźwięku w pomieszczeniu o kubaturze 10 m2. | ||||||
