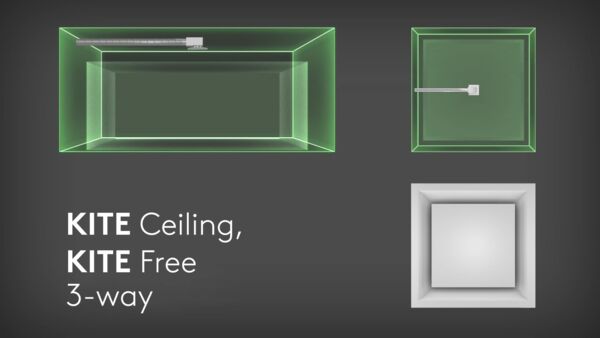

3-way distribution pattern when using the accessory SECTOR
KITE Free
Rond plafondrooster voor verzonken montage
- Ontworpen voor installatie in ruimtes zonder verlaagd plafond.
- Lage inbouwhoogte
- Het spreidingspatroon kan worden afgeschermd met het SECTOR accessoire
- Gladde, ongeperforeerde frontplaat
- Vaste laterale gleuf
- Indien gewenst kan de luchtverdeelplaat worden gedemonteerd voor afvoerluchtsystemen en eenvoudig worden hersteld in verband met installatie/inbedrijfstelling
- Verwijderbare demper
- Reinigbaar
- Snelle en eenvoudige installatie en inbedrijfstelling met de veerbelaste Quick Access-front
- Standaardkleur wit RAL 9003
- 5 alternatieve standaardkleuren
- Andere kleuren op aanvraag
Het luchttoevoerrooster bestaat uit een ronde inbedrijfstellingsbox en een verwijderbare frontplaat. De frontplaat heeft een vaste gleufhoogte. De inbedrijfstellingsbox bevat een verwijderbare inbedrijfstellingsdemper, vaste meettappen en geluidsabsorberende isolatie afgedekt door een versterkte oppervlaktelaag, brandwerendheidsklasse B-s1, d0 conform EN ISO 11925-2.
De inbedrijfstellingsbox is gemaakt van verzinkt plaatstaal, het frontrooster van plaatstaal. Het gehele rooster is gepoedercoat.
- Standaardkleur:
- RAL 9003, signal white, gloss 40
- Alternatieve standaardkleuren:
- RAL 9006, white aluminium, gloss 80
- RAL 9007, grey aluminium, gloss 80
- RAL 9010, pure white, gloss 40
- RAL 9005, jet black, gloss 35
- RAL 7037, dusty grey, gloss 30
- Ongeverfde afwerking en andere kleuren op aanvraag.
| LUCHTSTROMING - GELUIDSDRUK RUIMTE (Lp10A) *) | ||||||
| KITE Free Grootte | 25 dB(A) | 30 dB(A) | 35 dB(A) | |||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | |
| 125 | 53 | 191 | 64 | 230 | 76 | 274 |
| 160 | 74 | 266 | 88 | 317 | 105 | 378 |
| 200 | 105 | 378 | 128 | 461 | 156 | 562 |
| 250 | 136 | 490 | 162 | 583 | 193 | 695 |
| 315 | 181 | 652 | 216 | 778 | 258 | 929 |
| De vermelde gegevens zijn van toepassing voor een open demper. Het volledige werkgebied van het product op het gebied van druk, doorstroming en geluid blijkt uit de maatschetsen. *) Lp10A = geluidsdruk incl. A-filter met 4 dB ruimtedemping en 10 m² ruimte-absorptieoppervlak. | ||||||
