CBE

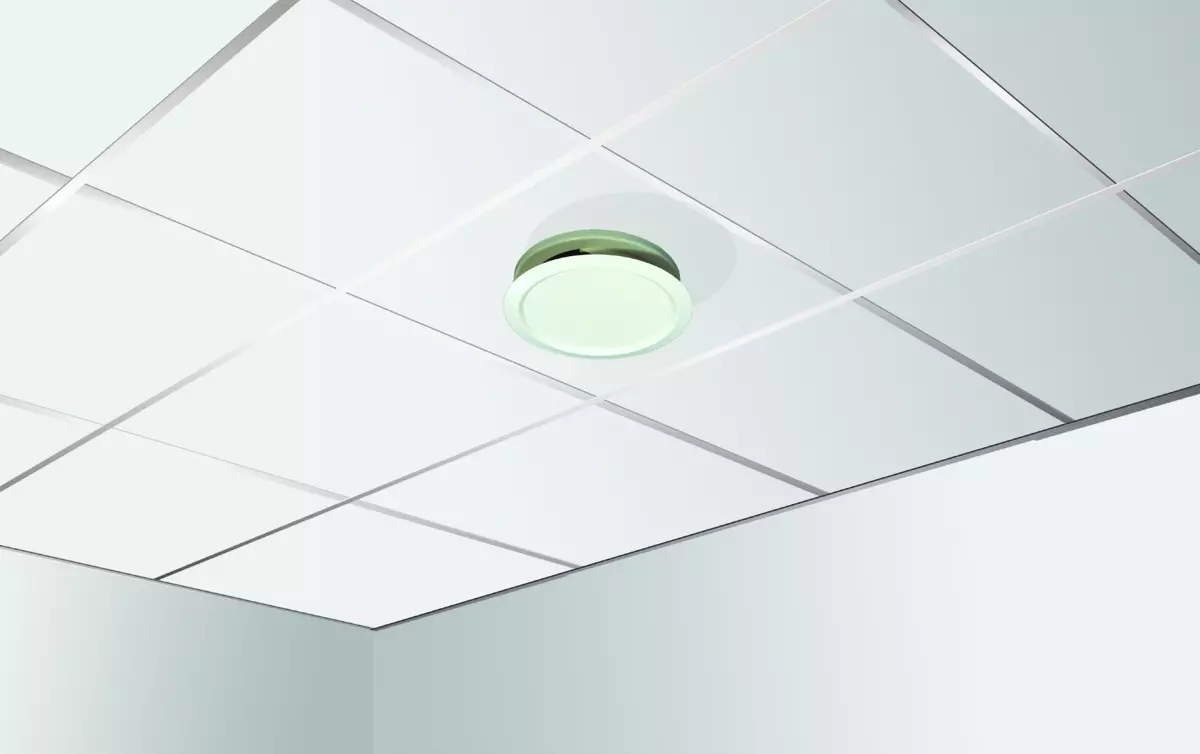

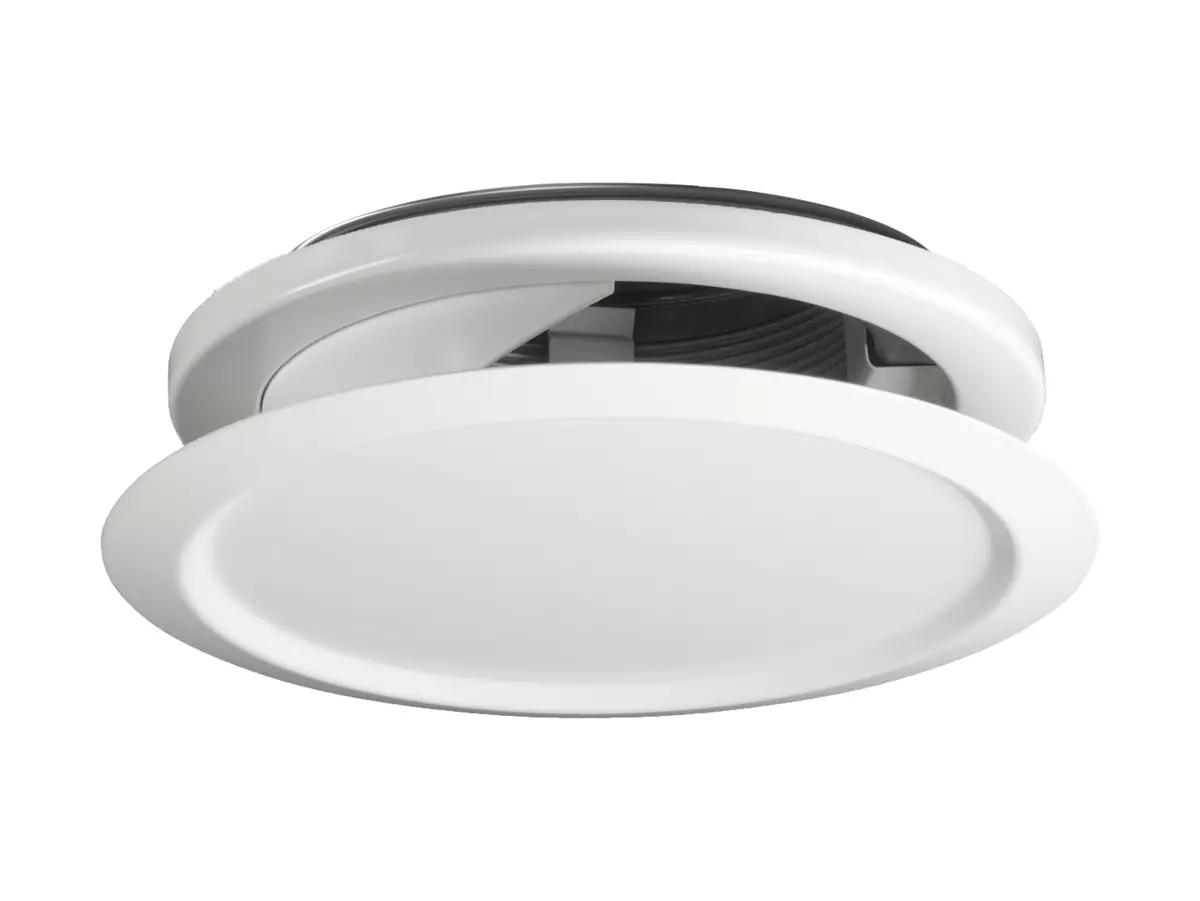

Pyoreä, kattoon asennettava yksikartiohajotin

1-suuntainen hajotuskuvio
Lyhyet heittopituudet
Helppo asennus
Käytetään liitäntälaatikon ALS kanssa
Helposti puhdistettava
Sopii ontelolaattaan
Vakioväri valkoinen RAL 9003
- 5 vaihtoehtoista vakioväriä
- Muita värejä tilauksesta

ItemFunction
- Syöttöilma

Mitoita tuote

Suuren heittopituuden kattoilmalaite suurille kattokorkeuksille ja kohtuullisille viihtyvyysvaatimuksille. Sopii tehtaisiin, varastoihin ja muihin korkeisiin tiloihin.

Malli

Materiaali ja pintakäsittely

Laite on valmistettu teräslevystä ja kiinnityskehys sinkitystä teräslevystä. Laite on polttomaalattu.

Vakioväri:
- Valkoinen puolikiiltävä, kiiltoaste 40, RAL 9003/NCS S 0500-N
Aaihtoehtoista vakioväriä:
- Hopea kiiltävä, kiiltoaste 80, RAL 9006
- Harmaa alumiini kiiltävä, kiiltoaste 80, RAL 9007
- Valkoinen puolikiiltävä, kiiltoaste 40, RAL 9010
- Musta puolikiiltävä, kiiltoaste 35, RAL 9005
- Harmaa puolihimmeä, kiiltoaste 30, RAL 7037
Käsittelemätön ja muut värisävyt tilauksesta

ILMAVIRTA - ILMANPAINE HUONEESSA (Lp10A) *)
CBE Koko		25 dB(A)		30 dB(A)		35 dB(A)
CBE Koko		l/s	m3/h	l/s	m3/h	l/s	m3/h
100		23	83	27	97	33	119
125		36	130	42	151	50	180
160		55	198	65	234	75	270

CBE Koko	ALS Koko	25 dB(A)		30 dB(A)		35 dB(A)
CBE Koko	ALS Koko	l/s	m3/h	l/s	m3/h	l/s	m3/h
100	80-100	16	58	21	76	27	97
125	100-125	26	94	33	119	41	148
160	125-160	40	144	52	187	68	245
CBE:n ja ALS-liitäntälaatikon yhdistelmän tiedot perustuvat 50 Pa:n kokonaispaineeseen. *) Lp10A = Äänenpaine sis. A-suodatin ml. 4 dB:n huonevaimennus ja 10 m² ekvivalentti absorptioala.

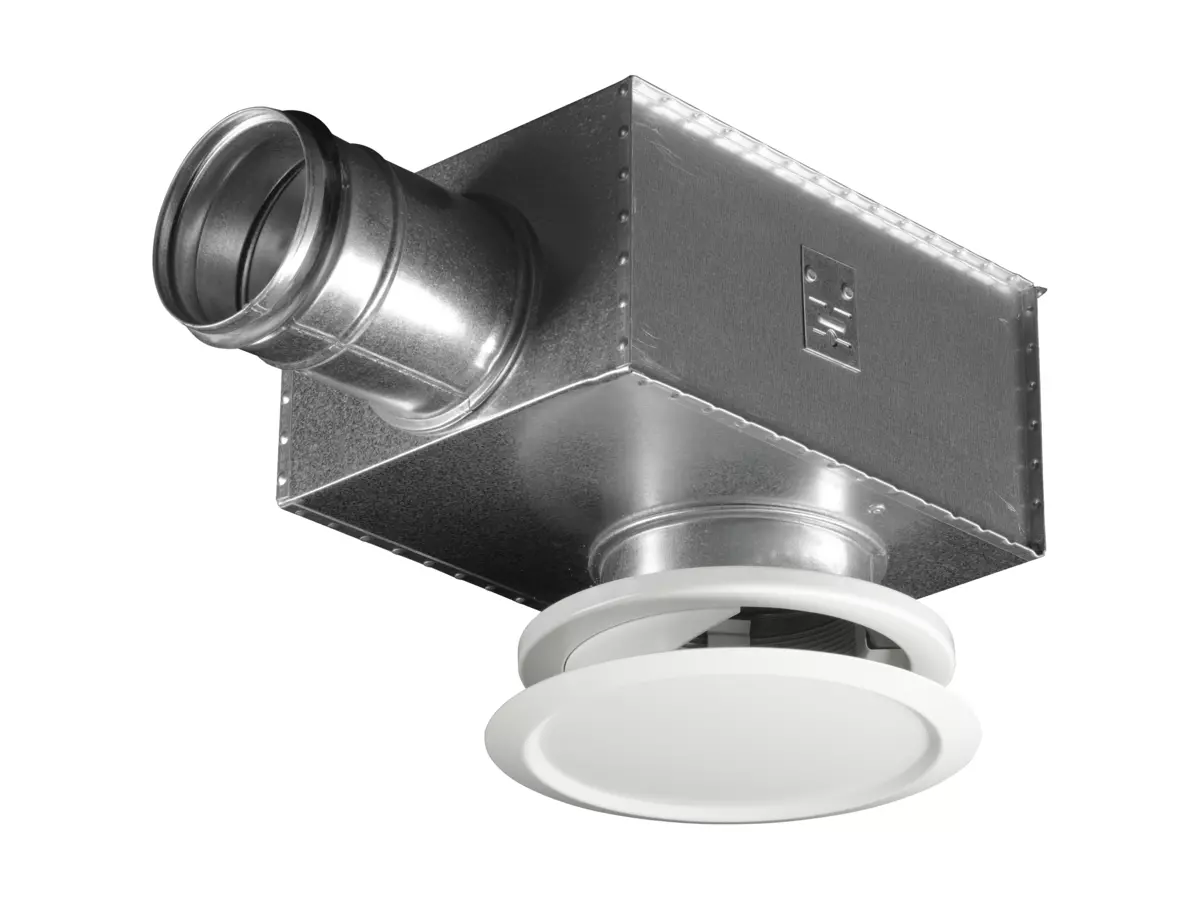

ALS

Liitäntälaatikko ilmalaitteille

Suodata

Sisällytä lisävarusteasiakirja

Asiakirja	Artikkeli	Asiakirjatyyppi	Päivä
Overview - Ilmanjakolaitteet (pdf 3.33MB)	Ilmanjakolaitteet	Esite	12.7.2022
Säätöohjeet - Ilmalaite, VAV/CAV- & säätöpelti (pdf 7.68MB)	Ilmalaite, VAV/CAV- & säätöpelti, Säätöopas, injusteringsguide	Asennus- ja huoltomanuaali	19.8.2024
Pyöreä kattoon asennettava yksikartiohajotin (pdf 839.82kB)	CBEa	Tekninen luettelo	6.12.2021
Asennus, säätö, huolto (pdf 736.61kB)	CBEa	Asennus- ja huoltomanuaali	24.5.2018
Tuotteen kuvaus - Tuloilmalaitteet ja pellit (pdf 250.8kB)	Tuloilmalaitteet ja pellit	Esite	23.3.2022
